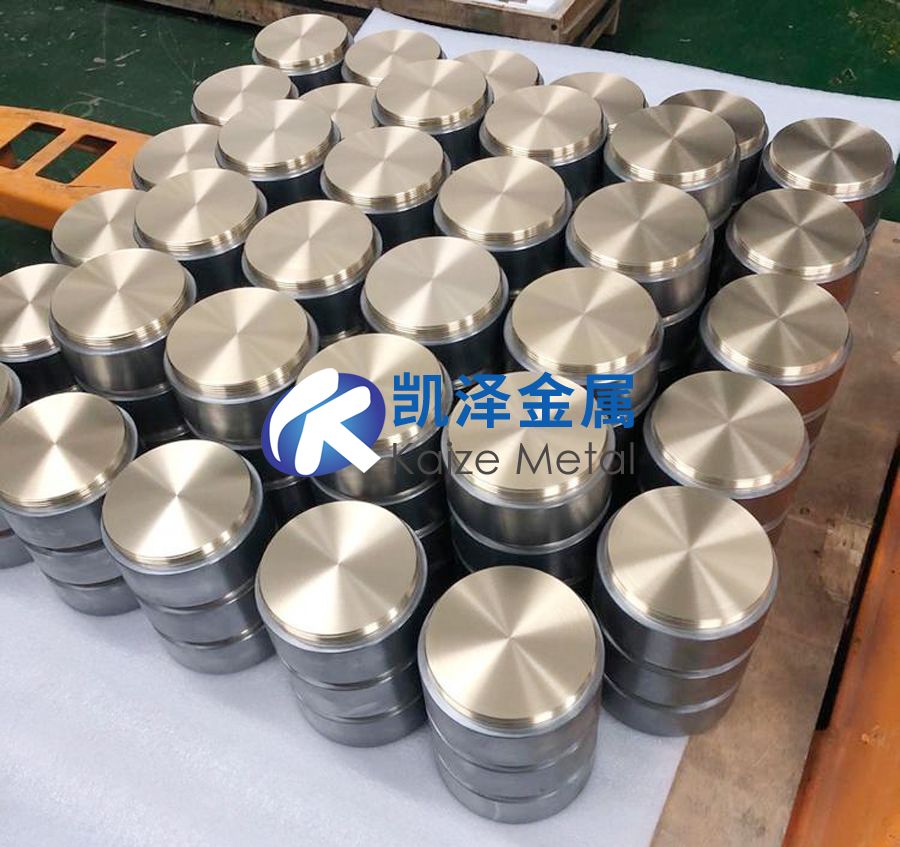

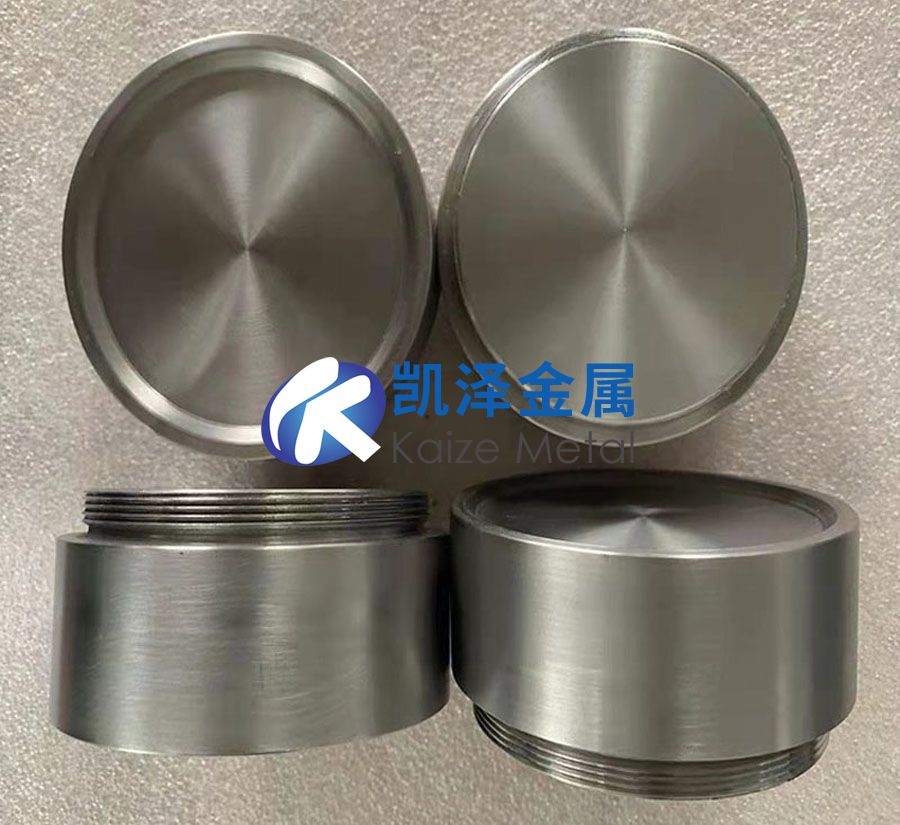

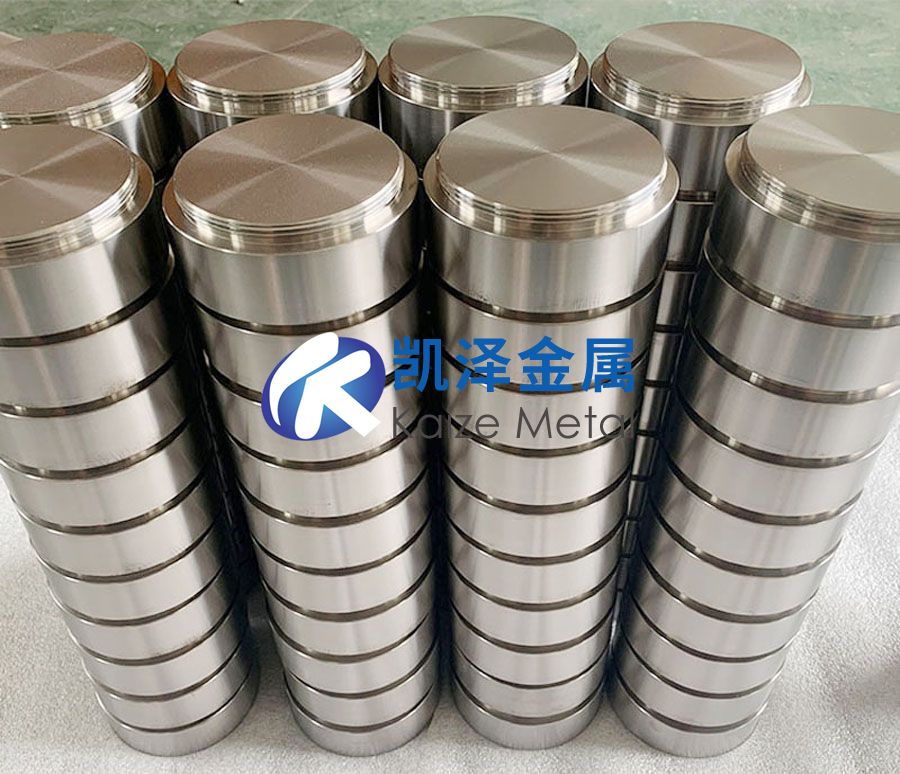

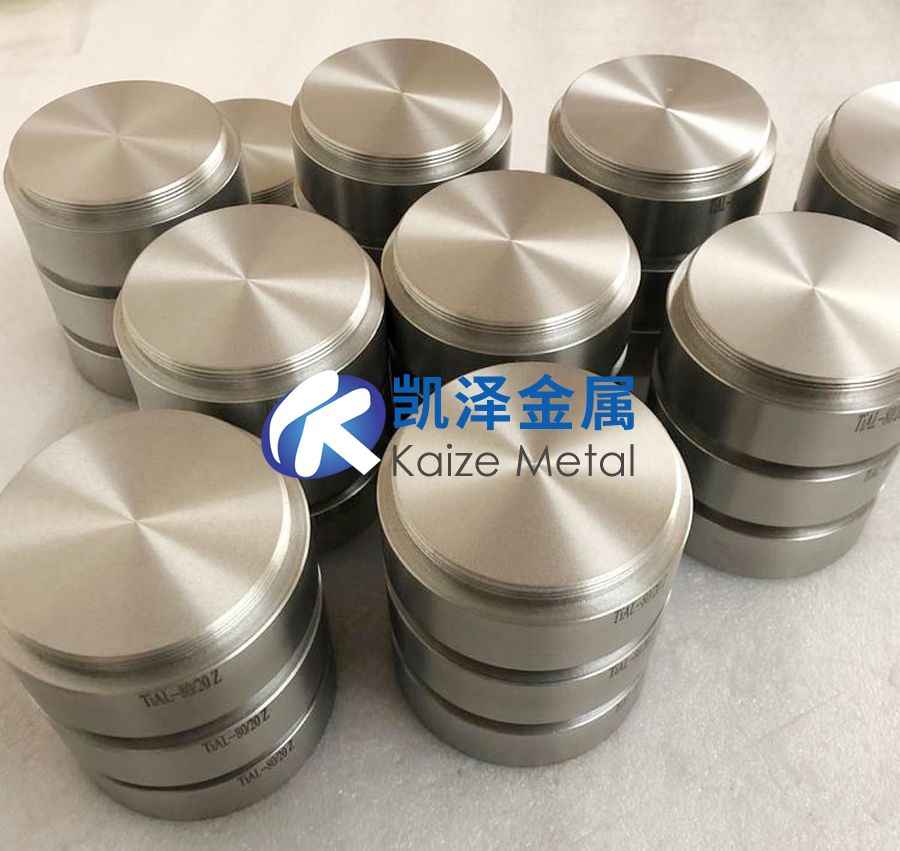

以下凱澤金屬是關(guān)于真空鍍膜用鈦靶材的全面解析，涵蓋其核心特性、應(yīng)用場(chǎng)景及與其他金屬靶材的對(duì)比：
1、定義
真空鍍膜用鈦靶材是通過(guò)物理氣相沉積（PVD）或磁控濺射工藝，在真空環(huán)境下將鈦原子沉積到基材表面的高純度金屬材料（純度≥99.9%），用于制備功能性薄膜（如耐磨層、導(dǎo)電層、光學(xué)膜等）。
2、性能特點(diǎn)
| 特性 | 技術(shù)指標(biāo) | 功能優(yōu)勢(shì) |
| 純度 | ≥99.9%（3N級(jí)），特殊場(chǎng)景需≥99.999%（5N） | 減少雜質(zhì)引起的膜層缺陷 |
| 密度 | ≥4.5 g/cm3（理論密度4.506 g/cm3） | 提高濺射速率和膜層致密性 |
| 晶粒尺寸 | ≤50 μm（EBM工藝可達(dá)≤20 μm） | 確保膜厚均勻性（偏差<±3%） |
| 導(dǎo)熱率 | 21.9 W/(m·K)（20℃時(shí)） | 支持高功率濺射（10-15 kW） |
| 氧含量 | <500 ppm（光學(xué)級(jí)要求<100 ppm） | 防止膜層氧化變色 |
3、常用材質(zhì)牌號(hào)
| 標(biāo)準(zhǔn)體系 | 牌號(hào) | 純度 | 典型應(yīng)用場(chǎng)景 |
| ASTM B348 | Grade 1 | 99.9% | 工具鍍硬質(zhì)涂層（TiN） |
| GB/T 3620.1 | TA1 | 99.9% | 手機(jī)蓋板防指紋膜 |
| JIS H 4650 | TP340 | 99.8% | 汽車輪轂裝飾鍍層 |
| 高純級(jí) | Ti-5N | 99.999% | 半導(dǎo)體金屬化層（90 nm節(jié)點(diǎn)） |
4、執(zhí)行標(biāo)準(zhǔn)
| 標(biāo)準(zhǔn)類型 | 標(biāo)準(zhǔn)編號(hào) | 核心要求 |
| 國(guó)際標(biāo)準(zhǔn) | ASTM F2884 | 濺射靶材顯微組織（晶粒度≤ASTM 6級(jí)） |
| 中國(guó)標(biāo)準(zhǔn) | GB/T 38976-2020 | 高純鈦靶材雜質(zhì)元素總量≤0.01% |
| 行業(yè)規(guī)范 | SEMI F47-0708 | 半導(dǎo)體用靶材電阻率≤50 μΩ·cm |
5、應(yīng)用領(lǐng)域
| 行業(yè) | 具體應(yīng)用 | 膜層性能要求 |
| 光學(xué)器件 | 增透膜（AR）、反射鏡 | 可見光波段透過(guò)率≥99.5% |
| 半導(dǎo)體 | 阻擋層（Cu/Ti/SiO?堆疊） | 臺(tái)階覆蓋率≥95%（0.13μm溝槽） |
| 工具涂層 | TiN/TiAlN超硬涂層 | 硬度≥2000 HV |
| 消費(fèi)電子 | 手機(jī)中框PVD鍍膜 | 耐磨性（Taber測(cè)試≥5000次） |
6、與其他金屬靶材的區(qū)別
| 參數(shù) | 鈦靶材 | 鎳靶材 | 鋯靶材 | 鉭靶材 | 鈮靶材 |
| 濺射率 | 0.6 (Ar+ 500eV) | 1.1 | 0.5 | 0.4 | 0.5 |
| 熔點(diǎn)（℃） | 1668 | 1455 | 1852 | 3017 | 2477 |
| 電阻率（μΩ·cm） | 42 | 6.9 | 40 | 13.5 | 15.2 |
| 成本（元/kg） | 800-1500 | 200-400 | 2000-3000 | 5000-8000 | 3000-5000 |
| 核心應(yīng)用 | 硬質(zhì)涂層、導(dǎo)電層 | 磁性薄膜 | 核反應(yīng)堆防腐層 | 高K介質(zhì)層 | 超導(dǎo)薄膜 |
7、選購(gòu)方法
參數(shù)匹配：
根據(jù)鍍膜設(shè)備陰極類型選擇形狀（管靶/板靶/旋轉(zhuǎn)靶）
膜層電阻要求≤10 Ω/□時(shí)需選擇5N級(jí)高純靶材
質(zhì)量驗(yàn)證：
要求供應(yīng)商提供 GDMS報(bào)告（確保Fe<50 ppm、C<100 ppm）
使用 EBSD檢測(cè) 晶粒取向（（002）面占比≥60%可提升濺射效率20%）
供應(yīng)商評(píng)估：
優(yōu)先選擇具有 EBM（電子束熔煉）+熱等靜壓（HIP） 工藝的廠家
核查是否通過(guò) ISO 9001 和 IATF 16949 認(rèn)證
8、注意事項(xiàng)
儲(chǔ)存管理：
真空包裝需在濕度<40%環(huán)境下保存，開封后需在72小時(shí)內(nèi)完成安裝
工藝適配：
使用 中頻電源（40 kHz） 時(shí)，靶材厚度應(yīng)≥6mm以防電弧擊穿
安全防護(hù)：
鈦粉塵爆炸下限為45 g/m3，加工區(qū)需配置 ATEX防爆系統(tǒng)
報(bào)廢標(biāo)準(zhǔn)：
當(dāng)靶材表面出現(xiàn) >3mm深度的侵蝕坑時(shí)，膜層均勻性會(huì)下降30%以上，需及時(shí)更換
鈦靶材因其優(yōu)異的綜合性能（性價(jià)比、成膜質(zhì)量、工藝適應(yīng)性），占據(jù)真空鍍膜靶材市場(chǎng)約35%的份額（2023年數(shù)據(jù)）。相較于鉭、鈮等稀有金屬靶材，鈦靶的濺射速率快20-50%，且成本僅為1/3-1/5。在精密光學(xué)鍍膜中，需選用EBM工藝制備的（002）擇優(yōu)取向靶材，配合離子束輔助沉積（IBAD），可將膜層表面粗糙度控制在0.5 nm以下，滿足激光陀螺儀等超精密器件的需求。
