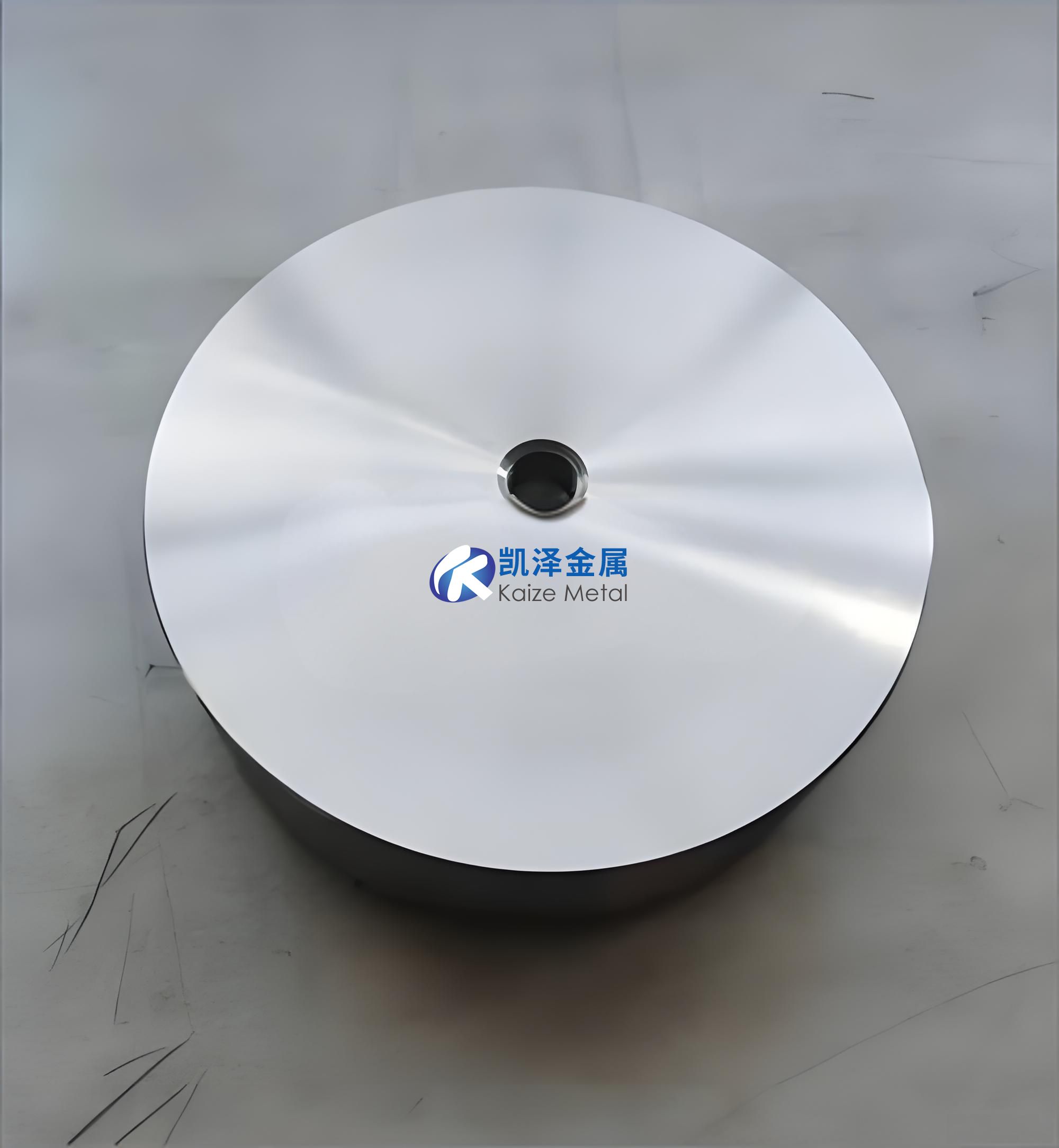

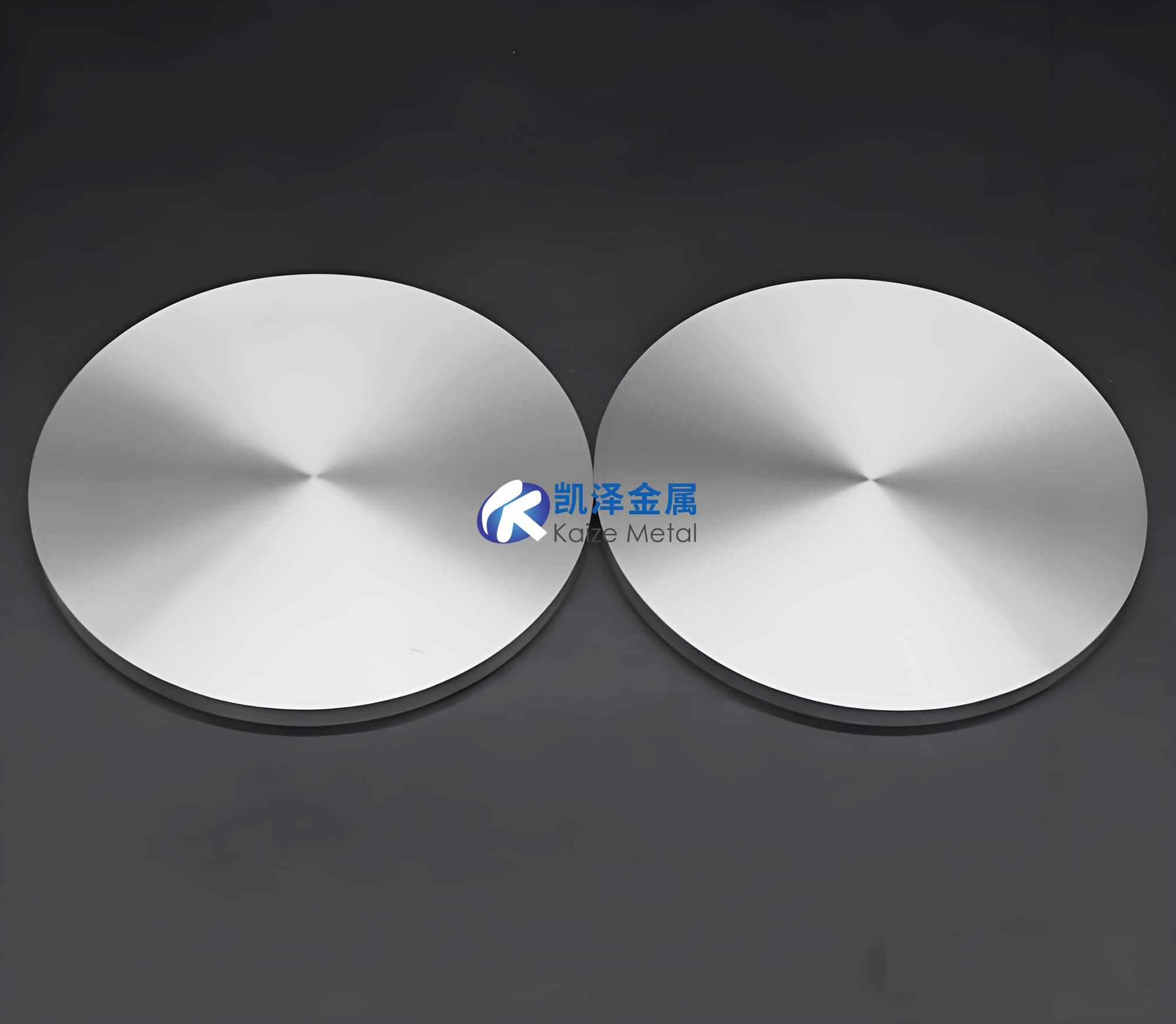

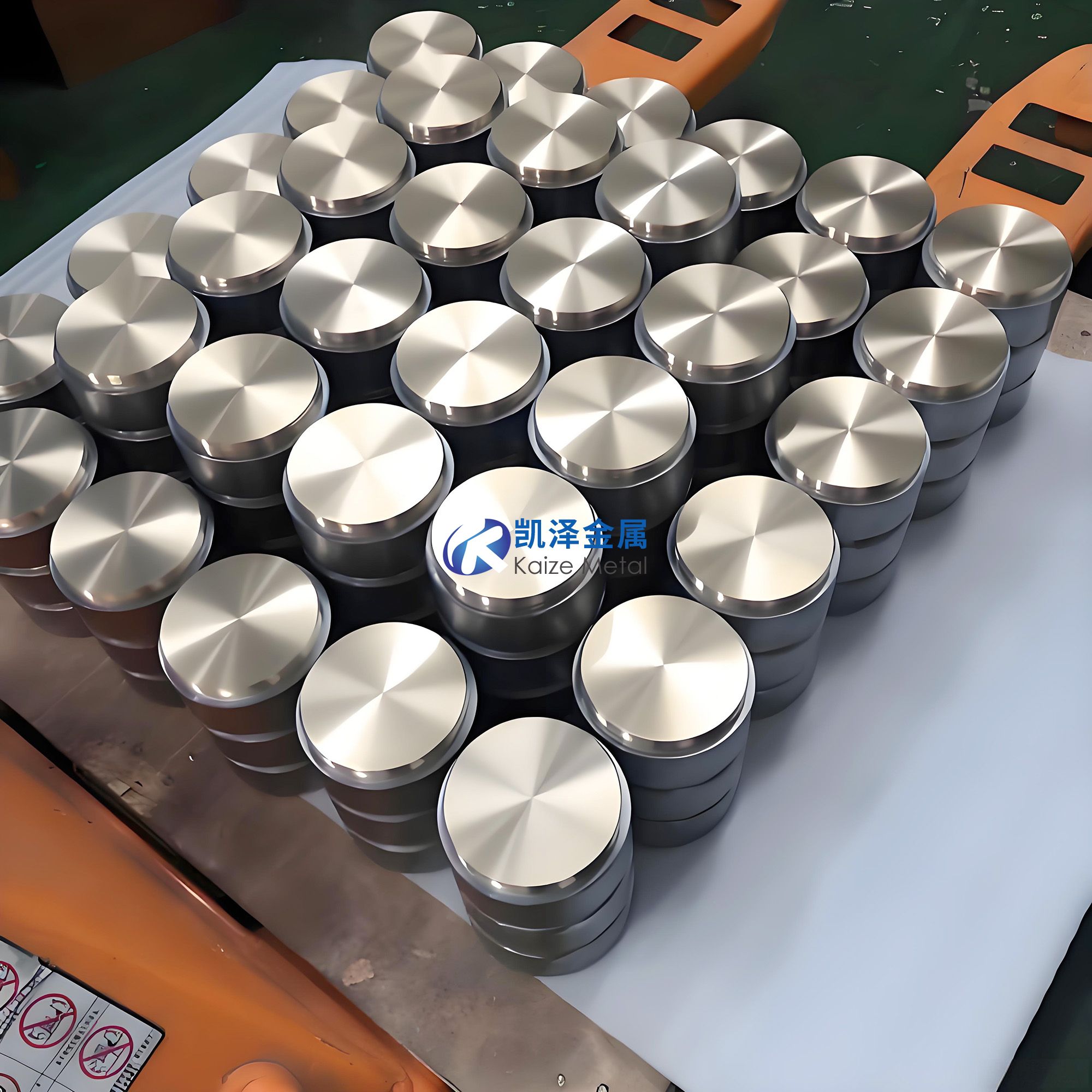

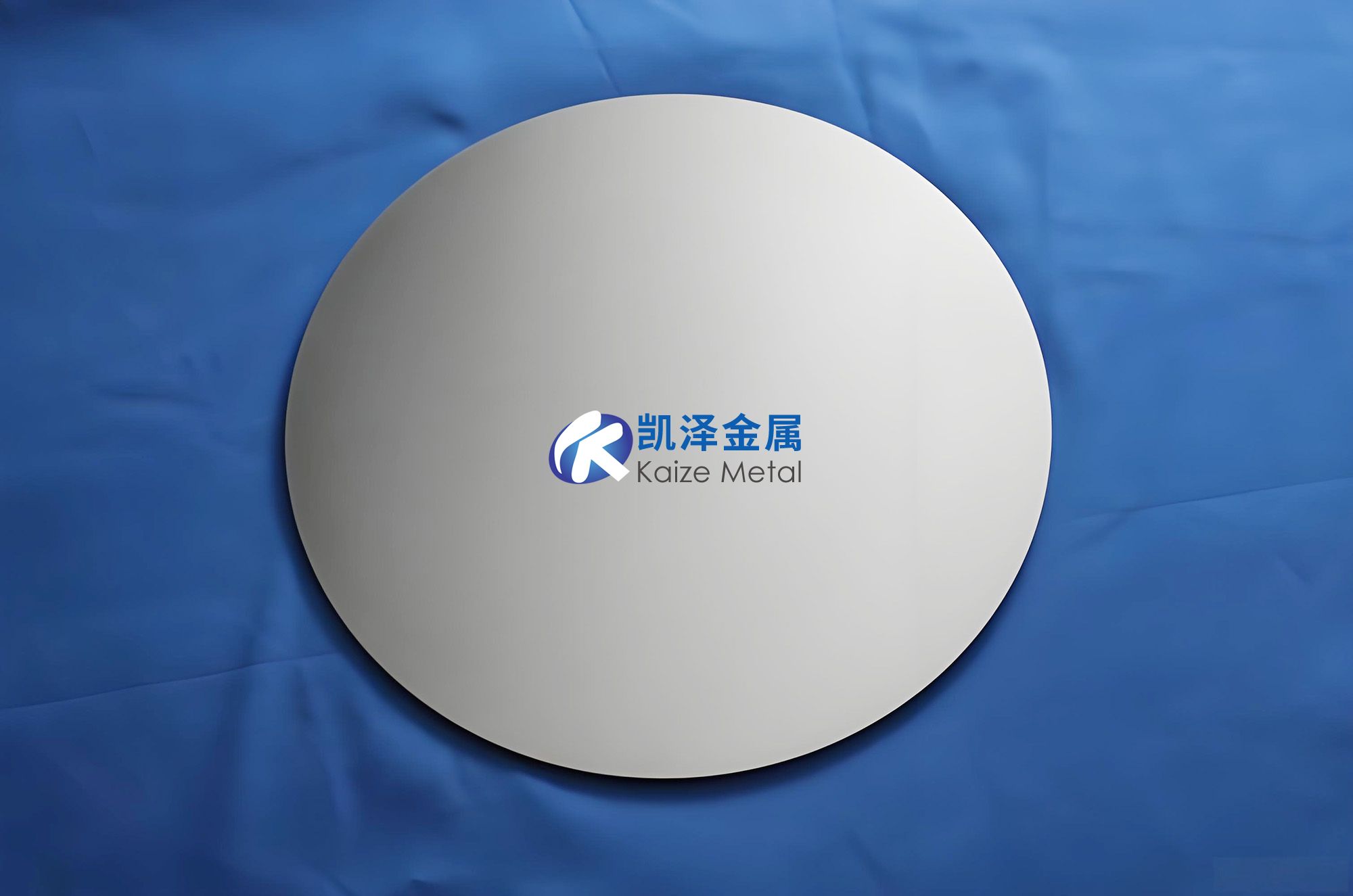

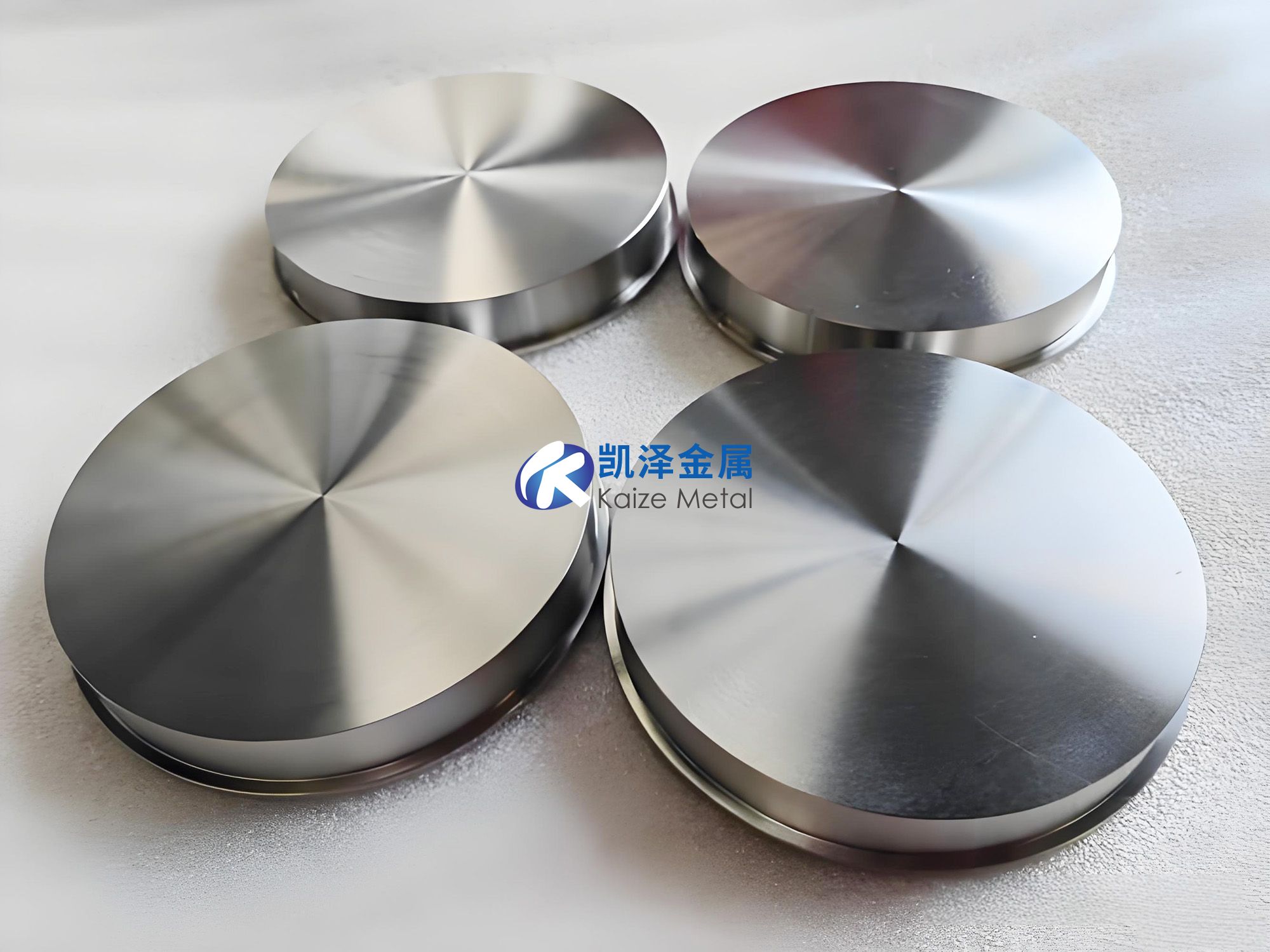

鎳靶材是電子與半導體工業中不可或缺的關鍵基礎材料。在物理氣相沉積（PVD）工藝中，鎳靶作為濺射源，其高純度的原子被轟擊后沉積在晶圓或基板上，形成各種關鍵的導電、導磁或阻擋層薄膜。隨著集成電路制程持續微縮和新型顯示技術的演進，鎳及其合金靶材因具有優異的導電性、良好的熱穩定性以及與硅工藝的優良兼容性，其重要性日益凸顯，特別是在先進互連、磁傳感器和微機電系統等領域扮演著核心角色。
一、 定義與材質
定義：電子與半導體工業用鎳靶材，指用于磁控濺射等PVD鍍膜工藝，以高純度鎳或鎳基合金為主要成分的固態濺射源材料。在高真空腔體內，其表面受高能粒子（如氬離子）轟擊，鎳原子被濺射并沉積在硅片、玻璃基板等襯底上，形成滿足特定電學、磁學或機械性能的功能性薄膜。
主要材質：
根據具體應用場景的嚴苛要求，主要分為以下幾類：
高純鎳靶材：這是半導體領域最基礎的材質，純度要求極高。根據中國最新國家標準 GB/T 44759-2024，其純度等級分為4N (99.99%)、4N5 (99.995%) 和5N (99.999%)。其中，應用于65納米以下先進制程的靶材，純度需達到5N及以上。
鎳鉑合金靶材：這是一種重要的高端合金靶材，在半導體制造中用于關鍵界面層。其發展趨勢是追求更高的純度和更精確的微觀組織調控。
鎳基合金靶材：為滿足特定功能而開發。例如，鎳鐵合金（如Ni??Fe??，即坡莫合金）因其高磁導率、低矯頑力等軟磁特性，被廣泛用于磁性存儲和傳感器領域。此外，還有鎳鉻、鎳釩等合金靶材。
二、 關鍵性能特點
該領域?qū)︽嚢胁牡囊髽O為嚴苛，核心在于保障最終芯片或器件的性能、良率和可靠性。
超高純度：純度是決定薄膜電學性能和器件可靠性的第一要素。微量的雜質（如堿金屬、過渡金屬）會充當載流子散射中心或電荷陷阱，導致薄膜電阻率升高、器件漏電增加甚至失效。因此，先進制程要求將多種雜質元素的總含量控制在10ppm以下。
精細可控的微觀組織：
晶粒尺寸與均勻性：靶材需要具備細小、均勻的等軸晶粒。國家標準規定平均晶粒尺寸應≤100微米，且最大晶粒不超過平均值的2倍。均勻的晶粒結構能保證濺射時原子濺射速率一致，從而獲得厚度和成分均勻的薄膜。
晶粒取向（織構）：對于某些應用（如磁性薄膜），需要靶材具有特定的晶體取向，以誘導沉積薄膜形成所需的織構，從而優化其磁學或電學性能。
優異的焊接質量與界面完整性：鎳靶材通常需要與無氧銅背板通過釬焊等方式牢固結合。焊合率必須≥95%，且需通過100%的超聲波探傷，以確保在高功率濺射過程中熱量能夠高效導出，防止靶材因熱應力開裂或脫落。
極佳的表面質量與清潔度：靶材表面粗糙度需極低（Ra≤0.8μm），且在整個生產、包裝和運輸過程中需在超凈環境下進行，以防止污染。最終產品需采用雙層真空防潮袋在百級潔凈室中封裝。
三、 主要執行標準
電子與半導體工業用鎳靶材的生產和驗收遵循嚴格的標準體系。
核心國家標準：GB/T 44759-2024 《高純鎳靶材》 是最具權威性和針對性的標準。該標準于2024年10月發布，2025年5月1日正式實施，由寧波江豐電子等國內龍頭企業牽頭起草，全面規范了產品的化學成分、物理性能、檢驗規則及包裝運輸要求。
行業與企業標準：在實際應用中，下游頂尖的芯片制造廠（Foundry）或顯示面板制造商通常會提出比通用國標更為嚴苛的定制化技術協議，對靶材的特定雜質含量、微觀組織結構、綁定后形變等指標進行極限規定，以滿足其獨家工藝需求。
四、 加工工藝、關鍵技術及流程
高品質鎳靶材的制造是冶金、壓力加工和精密制造技術的集大成者，核心在于實現“高純、致密、均勻、無缺陷”。
1. 核心加工流程：
高純鎳原料提純 → 熔煉鑄造（真空感應熔煉/電子束熔煉）→ 鍛造/熱軋開坯 → 多道次冷軋與中間退火 → 熱處理（再結晶退火以獲得均勻晶粒）→ 精密機械加工（切割、銑平）→ 背板焊接（關鍵步驟） → 精密加工至最終尺寸與表面拋光 → 超凈清洗與真空包裝。
2. 關鍵技術環節：
超高純原料制備技術：采用電解精煉、區域熔煉等方法，將鎳的純度從99.9%提升至99.999%甚至更高，并嚴格控制特定有害雜質。
微觀組織均勻性調控技術：通過精密的熱機械加工（控制鍛造/軋制溫度、變形量）和熱處理工藝，精確調控最終靶材的晶粒尺寸、形狀和取向分布，以滿足不同應用的薄膜沉積需求。
無缺陷焊接技術：靶材與背板的焊接是行業公認的技術壁壘。需采用特種釬料和高精度焊接工藝，確保焊接界面無空洞、結合強度高（剪切強度≥50MPa）、熱導率優異，并通過嚴格的超聲檢測。
潔凈加工與全過程污染控制：從原料處理到最終包裝，所有工序都需在嚴格控制的潔凈環境中進行，最大限度防止氧、碳、顆粒等污染物引入。
五、 具體應用領域
| 應用領域 | 具體功能與作用 | 技術要求與工藝特點 |
| 集成電路制造 | 1. 互連導線與接觸層：作為局部互連或接觸孔填充材料，利用鎳的較低電阻和良好的硅化物形成能力。
2. 阻擋層/粘附層：鎳合金薄膜可用于阻止上下層材料（如銅與介質）之間的相互擴散，并增強附著力。
3. 硅化物形成：鎳與硅反應形成低電阻的鎳硅化物，用于晶體管的源、漏、柵極接觸，降低接觸電阻。 | 對純度要求最高（5N及以上），薄膜均勻性、界面反應可控性是關鍵。需與化學機械拋光等后續工藝兼容。 |
| 平板顯示器 | 薄膜晶體管陣列中的電極與布線：用作TFT的源/漏電極、柵極或數據/掃描線，替代部分鋁或鉬，以追求更低的電阻和更好的可靠性。 | 要求靶材大尺寸化（適配G8.6及以上世代線）、高均勻性、高性價比。鍍膜工藝需保證在大面積玻璃基板上的均一性。 |
| 磁性存儲 | 1. 硬盤讀寫磁頭：使用鎳鐵合金靶（如Ni??Fe??或更高Fe含量的合金）濺射制備磁頭芯片中的軟磁芯，要求高磁導率、低矯頑力以滿足高速讀寫需求。
2. 磁記錄介質底層：鎳基合金薄膜可作為磁記錄層的種子層，誘導上層鈷鉻鉑合金形成垂直磁各向異性，提升存儲密度。 | 核心在于薄膜的磁學性能精確可控。靶材成分的精確性、薄膜的織構和微觀結構是技術焦點。 |
| 微機電系統與電子元件 | 1. 微結構成型：通過電鍍或濺射鎳來制造MEMS器件中的微齒輪、彈簧、懸臂梁等機械結構，利用其良好的機械強度和電學性能。
2. 薄膜電阻與電感：鎳鉻等合金薄膜用于制備高精度、高穩定性的薄膜無源元件。
3. 封裝與凸點：用于芯片封裝中的凸點下金屬化層或電磁屏蔽層。 | 注重薄膜的應力控制、良好的臺階覆蓋能力以及與硅、玻璃等襯底的附著力。工藝需與MEMS體加工或表面加工技術兼容。 |
六、 與其他領域用鎳靶材的對比分析
| 對比維度 | 電子與半導體工業 | 功能與防護涂層 | 能源領域 | 裝飾性鍍膜 | 其他磁性應用 |
| 核心要求 | 電學/磁學性能與可靠性：極致純度、納米級缺陷控制、原子級均勻性。 | 表面機械/化學性能：高硬度、耐磨、耐腐蝕、結合力強。 | 電化學活性/穩定性：高比容量、長循環壽命、界面穩定（如電池）。 | 外觀美學：顏色、光澤、仿古效果、成本。 | 體磁學性能：高飽和磁化強度、特定矯頑力（如磁流體、永磁體）。 |
| 典型材質與純度 | 高純鎳（4N-5N+）、鎳鉑、精密鎳鐵合金。 | 純鎳、鎳磷合金、鎳基復合涂層，純度要求較低（2N-3N）。 | 鎳粉、多孔鎳、鎳鈷合金，純度要求中高（3N-4N）。 | 普通純鎳或簡單合金，純度要求最低。 | 鎳粉、鎳鐵合金、鐵鎳硼等，純度要求中等。 |
| 產品形態 | 高精度平面或旋轉靶，尺寸與晶圓或基板匹配（如12英寸圓形靶）。 | 靶材或電鍍陽極，形態多樣。 | 粉末、泡沫、箔材、靶材，形態依器件而定。 | 電鍍陽極或小型濺射靶，形態靈活。 | 微納米粉末、帶材、磁粉芯。 |
| 技術焦點 | 原子級雜質控制、超細晶粒與織構調控、超潔凈綁定與加工、客戶端漫長認證。 | 涂層相結構設計、反應濺射工藝、耐磨/腐蝕壽命。 | 材料比表面積調控、孔隙結構設計、集流體界面優化。 | 電鍍/濺射工藝色彩控制、大規模生產穩定性。 | 磁粉粒度與形貌控制、絕緣包覆技術、磁路設計。 |
| 市場與認證 | 技術壁壘最高，市場高度集中，認證周期極長（2-3年），國產化正加速突破。 | 技術門檻適中，市場分散，認證相對簡單。 | 技術門檻高，認證側重于安全與長周期性能測試。 | 門檻低，市場完全競爭，高度國產化。 | 門檻中等，市場專業化程度高。 |
七、 未來發展新領域與方向
適配先進制程與新材料體系：
隨著集成電路進入3納米及以下節點，互連線的電阻-電容延遲成為瓶頸。開發更低電阻率、更高熱穩定性以及與新型低K/超低K介質兼容的新型鎳基合金阻擋層/粘附層靶材是關鍵方向。
面向第三代半導體（如碳化硅、氮化鎵）功率器件，開發適配高溫、高功率工況的高性能鎳基歐姆接觸靶材。
滿足新型顯示與傳感技術需求：
柔性OLED、Micro-LED 等新型顯示技術對TFT背板的電學性能、均勻性和柔性提出新要求，需要開發低電阻、低應力、可彎曲的鎳基電極薄膜及相應靶材。
在物聯網和人工智能驅動下，高靈敏度磁傳感器、生物傳感器需求激增，推動用于制備非晶、多層膜或特殊納米結構磁性薄膜的高端鎳鐵合金靶材發展。
綠色制造與產業鏈安全：
循環經濟與資源再生：建立從半導體制造廢料、廢舊靶材中高效回收并提純鎳、鈷、鉑等戰略金屬的閉環技術體系，對成本控制和供應鏈安全至關重要。
全產業鏈自主可控：在實現4N-5N高純鎳靶材量產的基礎上，向上游超高純鎳原料（6N及以上） 冶煉技術延伸，向下游與設備商、晶圓廠進行“產學研用”協同創新，是構建安全、韌性產業生態的核心戰略。
總而言之，電子與半導體工業用鎳靶材的發展，是信息技術進步在基礎材料層面的直接映射。其未來將緊密圍繞 “更純、更精、更穩、更綠” 的方向演進，不僅服務于現有技術的持續微縮，更將為突破性的器件架構和系統集成提供不可或缺的材料基石。
