1、引言

表面涂層技術可有效提高鈦合金的表面防護性能，同時保持基體的優良性能。磁控濺射法具有沉積速度快、涂層致密、膜基結合力強以及過程可控性佳等優點,已成為金屬涂層制備的主流方法之一。鉬(Mo)材料具有優異的硬度、優良的耐磨和耐腐蝕性能，是一種理想的鈦合金涂層材料。本文將揭示涂層與基體間性能的區別和優勢,為拓展鈦合金的應用領域、降低高端設備的運行成本提供金屬涂層制備和性能優化的理論依據。

2、實驗材料與方法

2.1實驗材料與設備

(1)基體與靶材。

本文以 TC21鈦合金鍛件為研究對象,其化學成分及含量為: Al5.2%~6.8%, Zr1.6%~2.5%, Sn1.6%~2.5%,Mo2.2%~3.3%,Cr0.9%~2.0%,Nb1.7%~2.3%,余量為 Ti。利用電火花線切割加工出 31mm-20mm-3mm試件。靶材料選擇純度為 99.99%的鉬靶,尺寸與磁控濺射設備適配。

(2)實驗設備。

主要實驗設備有:高真空多靶磁控濺射儀 JCP-350M2(北京泰科諾), FEIQUANTFEG1300掃描電鏡(附能譜圖,美國 FBI), BRUKERX射線衍射儀(德國布魯克), Qness Q10全自動硬度儀(奧地利 Qness), MFT-5000多功能摩擦磨損試驗機(美國Rtec),BRUKER-NPFLEX(德國布魯克公司)。

2.2 實驗方法

(1)基體預處理。

基材前處理流程為:用 400#~2500#梯度金相砂紙逐次打磨鈦合金表面,去除氧化皮和表面劃痕;用無水乙醇對拋光基材進行超聲清洗 30min,使拋光基材表面的油污和雜質完全去除;在 60℃的真空干燥箱內干燥10min后,密封保存,待用;試驗前先用無水酒精進行超聲洗凈 20min,后干燥以保證表面的潔凈。

(2)磁控濺射涂層制備。

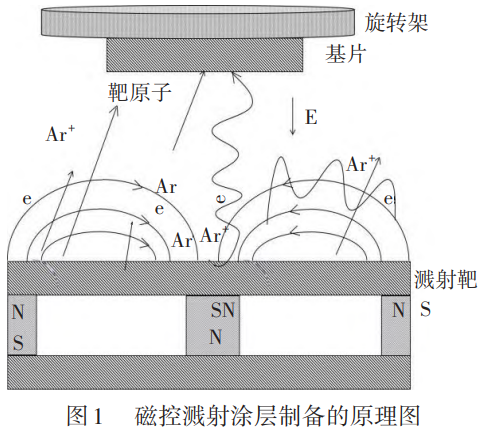

采用磁控濺射法制備 Mo涂層,基于可控變量的設計思想,在真空室壓強為 0.6Pa、沉積時間為 40min、氬氣流量為 0.6 sccm的條件下,通過調節沉積溫度和濺射功率,構建鍍層的工藝參數矩陣,如表 1、圖 1所示。

表1磁控濺射工藝參數水平設計

(3)性能測試與表征。

微觀形貌和成分分析:利用掃描電鏡觀察涂層表面形貌和磨損形貌,借助能譜分析涂層中元素的百分數分布,利用 ImageJ軟件計算孔隙率。相結構表征:在銅靶,  θ ?  2θ掃描模式下,  20 ° ～  90 °掃描, 7 min的掃描范圍, X射線衍射儀(XRD)對物相進行分析;顯微硬度試驗:采用QnessQ10全自動硬度儀,選擇 100 g的維氏硬度測定方式,每樣取 5個不同的測點,取其平均硬度作為最終硬度值;采用 MFT-5000型多功能摩擦磨損試驗機,采用球-盤接觸方式,采用直徑  ?4.75 mm的球作為上摩擦副,室溫  25 °C,濕度  30% ～  40%,頻率  3 Hz,載荷  7 N,試驗時間20分鐘;根據下面的公式,用 BRUKER-NPFLEX非接觸三維形貌掃描器測量磨耗體積。

式中: K為比磨損率  (mm³.N^?1.m^?1) ; W v 為磨損體積  (mm³) ; P為法向載荷(N); S為滑動距離(m)。

3、實驗結果與分析

3.1涂層制備工藝優化

(1)最優工藝參數確定。

通過對鍍層沉積速度、致密度和結合力的系統研究,確定了 Mo涂層的最佳工藝參數,如表 2所示。

表2優化后的 Mo涂層制備工藝參數

(2)工藝參數影響規律。

在沉積溫度不變的情況下,提高濺射功率可以加快鉬原子的濺射速度和沉積速度,鍍層中 Mo元素的含量逐漸增加;但過高的功率會使基體受到粒子轟擊的影響更大,表面粗糙度增加。在功率為 180W的情況下,鍍層的致密性和元素的質量分數達到了理想的平衡,涂層的綜合性能最佳2]。

將真空室的氣壓設定在0.6Pa時，在適當的等離子體濃度下,鉬原子可獲得足夠的動能,在避免過多原子碰撞引起的動能損失的情況下，獲得足夠的致密度;當壓力超過這一數值時，沉積速度降低、孔隙率增加。

3.2涂層微觀結構與物相分析

(1)微觀形貌。

掃描電鏡觀察表明，TC21鈦合金基體經過預處理后表面平整，并留下均勻的機械磨紋。在最佳工藝條件下,鍍層表面呈亮銀色,均勻分布,無明顯缺陷;從斷面

上看,鍍層與基體的界面清晰、連續,無氣孔、裂紋等缺陷,說明鍍層與基體具有良好的結合。通過ImageJ軟件計算孔隙率,所有樣品的孔隙率都在5%以下。

(2)物相組成。

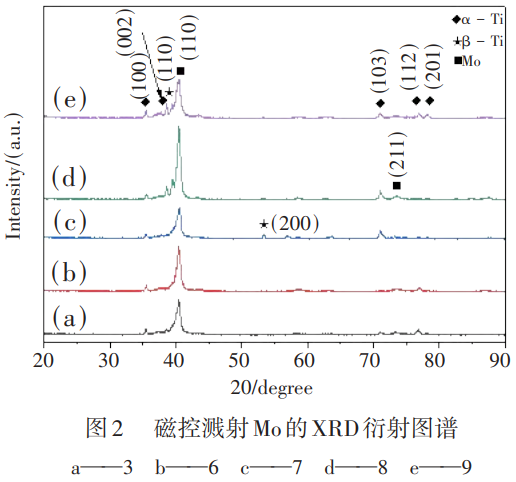

如圖2所示,譜分析表明鍍層中 Mo含量在 90%以上,而9號試樣鉬和鈦的含量分別為 96%和 1.49%。 X射線衍射結果表明,鍍層的主要衍射峰分別與鉬單質相一致,具有明顯的(110)晶面擇優取向,未發現 Mo-Ti化合物及其它雜相。基體衍射峰為  α-Ti和  β-Ti相,表明鍍層與基體之間沒有發生明顯的界面反應，鍍層的物相組成較純。

3.3涂層與基體性能對比

(1)顯微硬度。

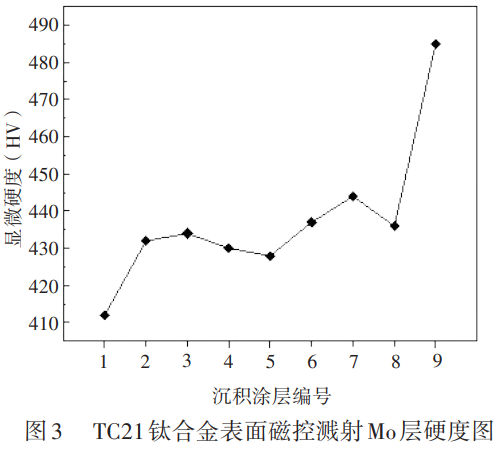

圖 3結果表明,TC21鈦合金基體顯微硬度平均為320 HV。與基體相比, Mo涂層的顯微硬度最高484HV,較基體(340HV)提升 42.4%;其主要原因是磁控濺射制備出了致密的細晶層，根據霍爾-佩奇關系，細晶強化效應使得涂層的硬度顯著高于粗晶基體。

(2)摩擦磨損性能。

表2所示為摩擦磨損實驗結果,可見TC21鈦合金基

體摩擦系數為 0.395,比磨損率達 2.807 mm³.N^?1?m^?1; Mo涂層試樣中,僅 1號試樣  (250 °C、120W)摩擦系數(0.376)略低于基體,其余試樣摩擦系數均高于基體,但所有涂層試樣比磨損率均實現顯著降低。9號試樣  (350 °C、180 W)摩擦系數為 0.573,比磨損率低至  0.005mmmm³.N^?1?m^?1,較基體降低約560倍，耐磨性能最為優異。

表2涂層與基體摩擦磨損性能對比

4、涂層強化機制與磨損機理分析

4.1涂層強化機制

(1)細晶強化。

磁控濺射法是利用高能原子在鈦合金表面快速沉積和長大，快速的沉積結晶過程，形成納米級的細晶結構。根據霍爾-佩奇關系式,材料的硬度和晶粒大小成反比,細晶結構阻止了涂層內位錯的移動,使硬度大大提高:

σ_y = σ₀ + k_dd^-1/2

式中:  σ _y 為屈服強度;  σ ₀ 為位錯摩擦應力;  k _d 為細晶強化系數;d為晶粒尺寸。 Mo涂層晶粒尺寸均在 40~80nm之間,細晶強化成為涂層硬度提升的核心機制。

(2)結構致密化強化。

通過優化制備工藝,制備出致密、無孔隙的 Mo涂層,有效阻隔了磨粒侵入和應力傳遞,降低了涂層剝落和失效。與晶粒結構疏松的鈦合金相比,密實涂層可以在摩擦過程中形成連續的潤滑傳遞膜,降低摩擦系數,進一步提高耐磨性  [3]。

4.2磨損機理分析

鈦合金基體摩擦磨損主要表現為粘著磨損。其本質是高表面能，在摩擦過程中易與摩擦副發生物質遷移，形成粘著點進而撕裂，從而導致嚴重磨損。相比之下，鉬涂層在摩擦過程中表面會生成一層薄而連續的氧化膜(MoO3),該氧化膜具有一定的潤滑性,可有效降低摩擦系數，其磨損機理向微磨粒磨損轉變。同時，鍍層良好的韌性可起到緩沖作用，防止鍍層開裂和脫落。此外，鉬膜在磨損過程中會生成致密的氧化物膜，該膜具有高硬度和高耐磨性，能有效阻止磨副和涂層之間的直接接觸[4]。

5、結束語

綜上所述,本文以TC21鈦合金為研究對象,采用磁控濺射技術,在真空室內壓力0.6Pa、沉積時間40min、沉積溫度350℃、濺射功率180W的工藝條件下,鍍層中Mo原子含量達到96%、孔隙率小于5%且與基體結合牢固。優化工藝制備的鉬層較基體硬度高達484HV(340HV),硬度提高42.4%,其中以細晶強化和組織致密化為主。同時,Mo涂層顯著改善,該磁控濺射Mo涂層有效彌補了TC21鈦合金表面硬度低、耐磨性差的缺陷,可為其在摩擦工況下的工程應用提供可靠的技術解決方案。
